Control Central & Sistem Matrix · Matrice audio-video

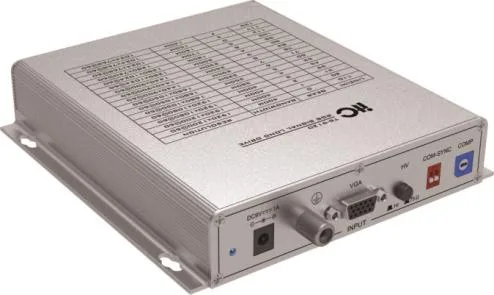

În sistemele de aplicații multimedia este întotdeauna nevoie de un display care să afișeze imagini de înaltă definiție la distanțe mari, în cadrul domeniului de aplicare. Pentru a rezolva acest tip de probleme în inginerie și proiectare, driverul de pre-emfază a semnalului video TS-9120 poate atinge o lățime de bandă mare (400Mpixel), calitate înaltă și o distanță de transmisie a semnalului video de 120 de metri, asigurând că semnalul nu este afectat de interferențe externe în timpul transmisiei și nu se atenuează; poate corecta distorsiunile semnalului de imagine la transmisia pe distanțe lungi, imaginile duble și efectul de trenare.
Caracteristici
- Formate de semnal suportate: RGBHV, RsGsBs, YPbPr/YCbCr.
- Suportă reglarea luminozității și clarității semnalului video, cu pre-accentuare reglabilă pe segmentul frontal.
- Suportă lățime de bandă de 400M la -3dB. Toate ieșirile suportă perfect Full HD 1920x1200@60Hz sau 1920x1080p@60Hz.
- Suportă o distanță maximă de transmisie cu redare ideală de 120 de metri (1024x768@60).
- Buton de selecție a impedanței de intrare HV, pentru alegerea potrivirii de intrare 510R sau 75R.
Specificații tehnice
| Model | TS-9120 |
|---|---|
| Video input | |
| Interfață | 15-pin HD female interface |
| 1Vpp component video or Y and composite video in S-video; | |
| Signal strength | 0.7Vpp RGB (computer signal); 0.3Vpp component video |
| Cb/Cr or Pb/Pr, C in S-video | |
| Min/max level | Analog signal: 0.5V ~ 2.0Vpp |
| Impedanță | 75 Ω |
| Return loss | -30dB@5MHz |
| Genlock | 0.3V-0.4Vpp |
| Maximum DC offset error | 15mV |
| Long-line driver interface part video | |
| Câștig | Minimum 0.2dB (0~10MHz bandwidth) |
| Maximum 1.8dB ((0 ~ 10MHz bandwidth) | |
| Minimum 0.4dB (10M ~ 400MHz bandwidth) | |
| Maximum>6dB (10 ~ 400MHz) | |
| Differential phase error | <2.0 degrees, 3.58MHz (only when the compensation file below 40 meters) |
| Differential gain error | 0.3%, 3.58-4.43MHz (only when the compensation file below 40 meters) |
| Maximum transmission delay | 5nS(±1nS) |
| Signal type | RGBHV,RGBS,RGsB, RsGsBs,YPbPr/YCbCr, |
| S-Video, composite video signal (CVBS) | |
| Long-line drive part of the video output | |
| Interfață | BNC female interface |
| Min/max level | Analog signal: 0.5V ~ 2.0Vpp |
| Impedanță | 75 Ω |
| Return loss | -30dB@5MHz |
| DC compensation | Maximum ±5mV |
| Sync signal | |
| Input/output type | RGBHV, RGBS, RGsB, RsGsBs |
| Input level | 0.5V- 5.0Vpp,: 4.0Vpp normal |
| Output level | AGC-TTL: 5Vpp, unloaded (unterminated) |
| Impedanță de intrare | 510 Ω / low impedance optional |
| Output impedance | 75 Ω (monitoring output interface part); |
| 75 Ω (long-distant driver output interface part) | |
| Polarity | Positive or negative (exactly consistent with the input) |
| Control type | |
| Method | Manually select each file, subject to subjective feelings. |
| Specificații | |
| Putere de intrare | DC 9V 1.5A |
| Temperatură de funcționare | -20℃~ +70℃ |
| Umiditate mediu | 20%～80% relative humidity, no condensation |
| Instalare | Hanging installation |
| Dimensiuni (L×W×H) | 163x152x32mm |
